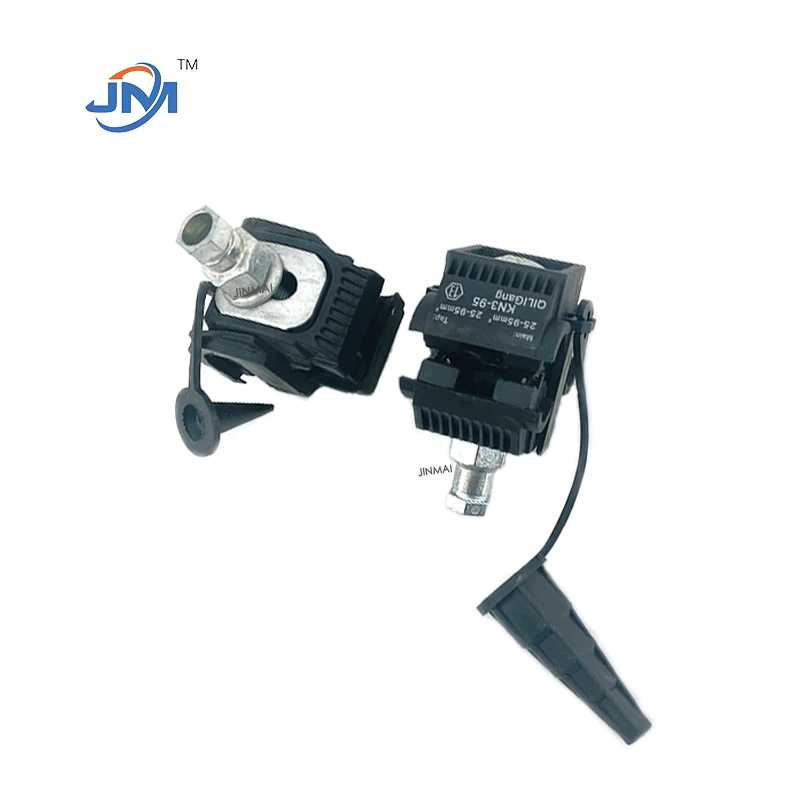

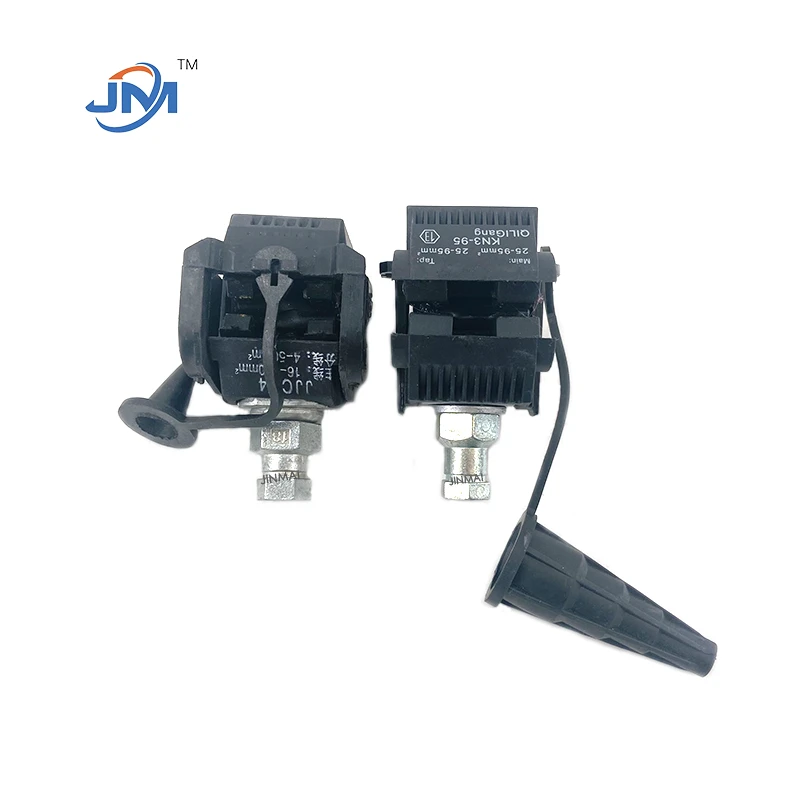

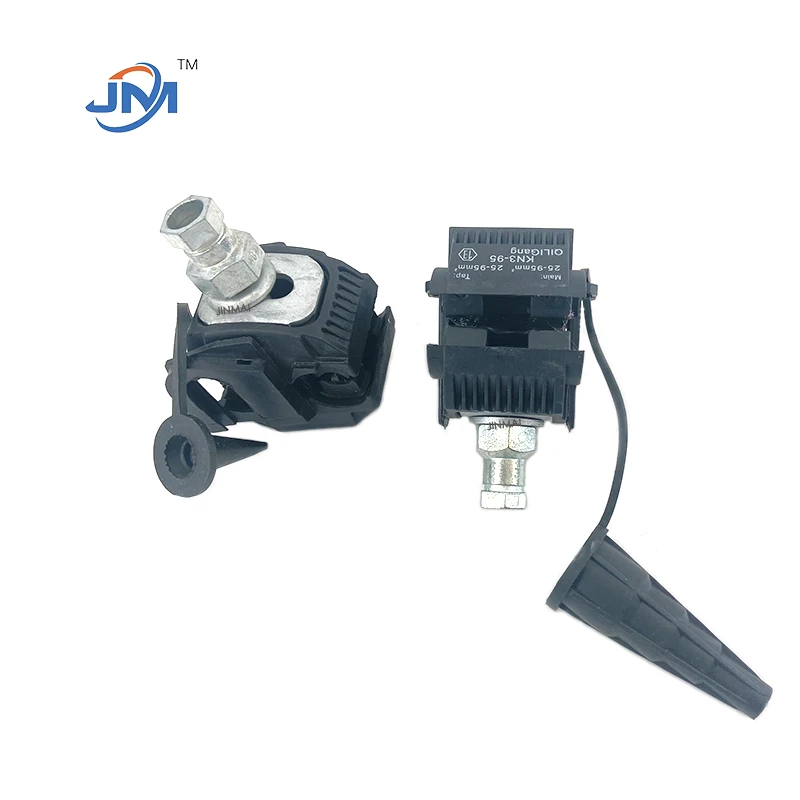

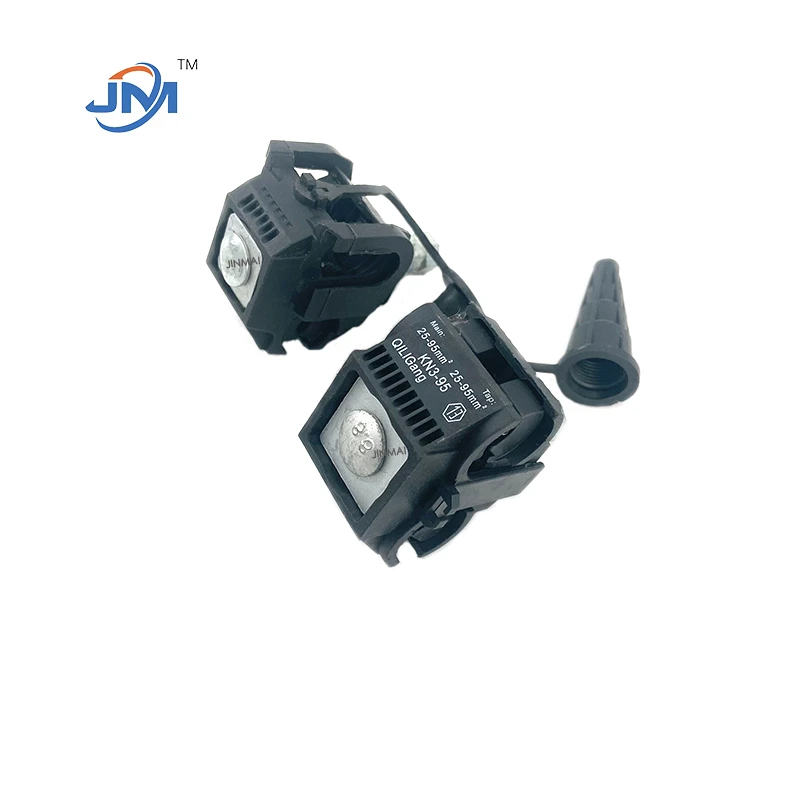

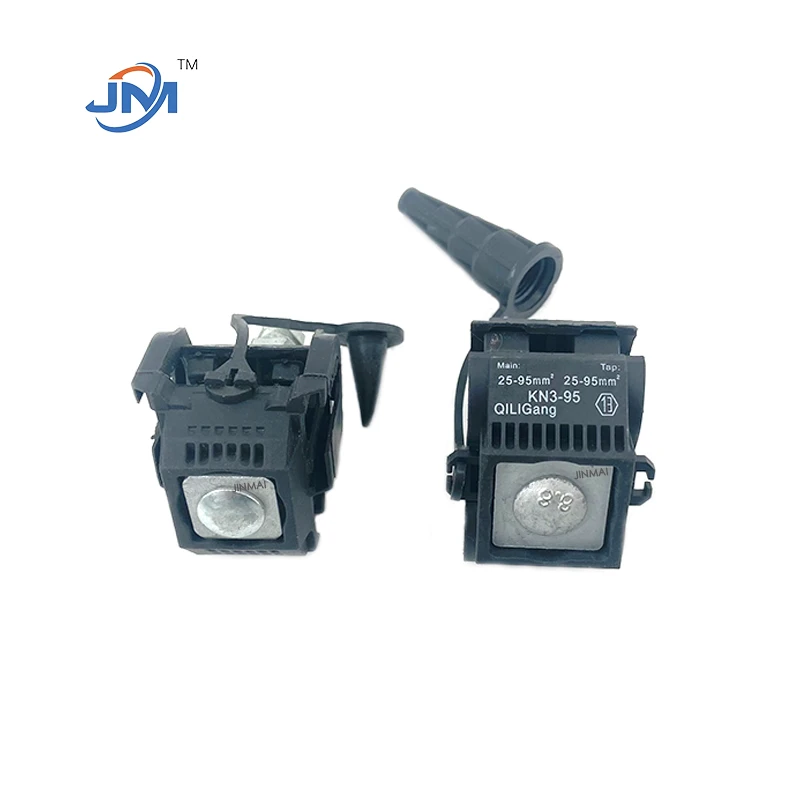

Morsetto per filo perforante

Guscio completamente isolato: alta sicurezza.
Bassa resistenza del contatto elettrico: garantisce un buon collegamento elettrico.
Ampia gamma di applicazioni: adatto per il docking in rame-alluminio e la transizione in rame-alluminio, nonché per il collegamento di cavi con sezioni trasversali-diverse.
Impermeabile e resistente alla corrosione-: lunga durata.
Installazione semplice: non è necessario rimuovere lo strato isolante del filo, utilizzare le spine affilate del morsetto per forare direttamente lo strato isolante del filo e mordere insieme il corpo del filo e utilizzare bulloni di torsione, che non sono controllati da fattori umani.

- Regolare il dado del morsetto del filo perforante nella posizione appropriata e inserire completamente la linea di diramazione nel cappuccio della linea di diramazione.
- Inserisci la riga principale. Se la linea principale è dotata di due strati di isolamento, nel punto di collegamento è necessario spelare una certa lunghezza dell'isolamento esterno.
- Posiziona la diramazione principale nella posizione appropriata e mantienila parallela. Stringere prima il dado a mano per fissare il morsetto del filo.
- Utilizza una chiave a tubo della dimensione corrispondente per serrare il dado in modo uniforme fino a quando la parte superiore si rompe e cade e l'installazione è completa.

Quando è necessario diramare o collegare il cavo, inserire il terminale della linea di diramazione del cavo nel manicotto del cappuccio terminale impermeabile, determinare la posizione della diramazione della linea principale e serrare il dado di torsione sul morsetto del filo con una chiave a tubo. Durante questo processo, la lama di contatto perforerà lo strato isolante del cavo e entrerà in contatto con il conduttore, l'anello di tenuta preme il cavo attorno alla posizione forata e il grasso siliconico nel guscio trabocca. Quando la coppia raggiunge il valore impostato, il meccanismo di coppia del dado si stacca, la linea principale e la linea di derivazione sono collegate e le prestazioni di impermeabilità e l'effetto elettrico soddisfano i parametri richiesti dallo standard.

I morsetti per cavi perforanti sono ampiamente utilizzati nelle connessioni di diramazione di cavi isolati del sistema di distribuzione elettrica degli edifici, nelle connessioni di diramazioni di cavi isolati sopraelevati a bassa-tensione, nelle connessioni di diramazione di cavi domestici isolati a bassa-tensione, nei sistemi di distribuzione dell'illuminazione stradale, ecc., che richiedono connessioni di diramazioni di cavi resistenti al fuoco-o ritardanti di fiamma-.
